Splitterschutz für Stahllamellen- und Kettengeschossfänge in der Raumschießanlage

Entwurf 14.05.2008


Stahllamellen- und Kettengeschossfänge sind Geschossfänge, die das Geschoss beim Auftreffen verformen bzw. zerlegen. Im Bodenbereich vor diesen Geschossfängen befinden sich Geschosssplitter und Metallteile, die nicht nur die Sauberkeit im Schießstand beeinflussen, sondern auch die vor dem Geschossfang befindliche Mechanik beschädigen oder zumindest in der Funktion beeinträchtigen können.

Lösungsvorschlag
Bei Metallgeschossfängen (zu denen auch Kettengeschossfänge zählen) lässt sich die Geschosssplitterbildung, oder bei messingähnlichen Geschossen das Zurückprallen des gesamten Geschosses nicht immer vermeiden. Deshalb ist es von Vorteil, wenn die Geschossteile zumindest im Bodenbereich abgeschottet werden. Hierzu ist eine thermoplastische Geschossfangwand im Bodenbereich bestens geeignet. In der Regel reichen bereits zwei Reihen Geschossfangblöcke Art.-Nr. 163 aus, um die Probleme zu verringern oder komplett zu beseitigen. Die Geschossfangblöcke, Art.-Nr. 163 sind trapezförmig und haben eine mittlere Breite von 54 cm. Sie sind ca. 13 cm dick und ca. 25 cm hoch. Die Trapezblöcke Art-Nr. 163 bestehen aus recyceltem Material, das für diese Anwendung völlig geeignet ist und eine kostengünstige Lösung darstellt.

Für einen Schießstand mit beispielsweise 6 m Breite genügen 24 Trapezblöcke, um eine saubere Problemlösung zu realisieren. Die Trapezblöcke müssen weder befestigt, noch gestützt werden, sondern können in zwei Reihen übereinander ohne Hilfskonstruktion gestapelt werden. Dadurch entsteht im Bodenbereich eine 50 cm hohe plastische Wand, die einerseits den Bereich zwischen Geschossfang und Schießstand vor Splittern abschottet und andererseits im direkten Beschuss jedes Geschoss aufnimmt, also auch solche Geschosse, die sich aufpilzen.

Diese Lösung erfüllt alle Sicherheitsanforderungen und ist extrem umweltverträglich, nicht zuletzt deswegen, da das Material recycelfähig ist.

Bei messingähnlichen Geschossen ist diese Abschottung eine sichere Lösung gegen zurückspringende Geschosse und bei bleihaltigen Geschossen eine Abschottung gegen den Bleistaub, der sich im Bodenbereich ablagert und nach jedem herunterfallenden Geschoss, immer wieder aufgewirbelt wird und in den Schiessstand gelangt.

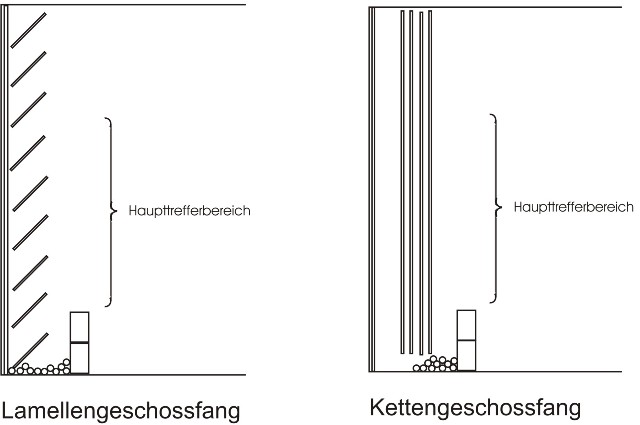

Nachfolgende Skizzen verdeutlichen den Einsatz der thermoplastischen Blöcke vor dem Stahllamellengeschossfang sowie vor dem Kettengeschossfang.



Die einfach auf den Schießstandboden aufgesetzten Geschossfangböcke verhindern, dass Geschossteile und Metallabrieb in den Schießstand zurück gelangen und nehmen bei Direktbeschuss das Projektil 100%ig auf. Sie sind Splitterschutz und Geschossfang in Einem.
